概述:
CAD里面的pgp文件,是有命令圖標和對應的快捷鍵。使用者既可以找尋命令圖標來操作繪圖,也可以通過輸入快捷鍵名稱,來快速繪圖。但很多人對于這些命令的快捷鍵并不熟悉,因此下面筆者將總結一些常用的CAD快捷鍵命令,并且解釋一下其相對應的中文含義。
正文:

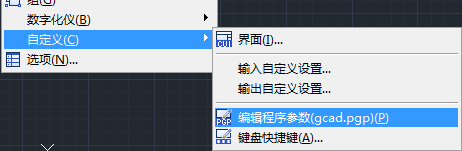

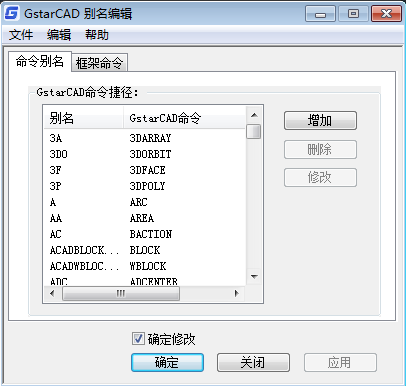

為了提高繪圖效率,設計人員常常使用“快捷鍵”來代替查找命令圖標,但是由于記憶的偏差或者輸入的失誤,從而導致誤操作,降低了工作效率。雖然通過“點擊工具菜單-自定義-編輯程序參數打開文件”的方式,可以檢索出命令的別名,卻缺少了相應的中文含義,十分不方便。
筆者將以“命令+中文命令 +常用快捷鍵”的介紹方式,具體描述一下,設計人員常用命令的快捷鍵及其相對應的中文含義。
ARC:創建圓弧 A
BHATCH:使用圖案填充封閉區域或選定對象 H、BH
BLOCK:根據選定對象創建塊定義 B
BREAK:部分刪除對象或把對象分解為兩部分 BR
CHAMFER:給對象的邊加倒角 CHA
CIRCLE:創建圓形 C
COPY:復制對象 CO、CP
DIMALIGNED:創建對齊線性標注 DAL
DIMANGULAR:創建角度標注 DAN
DIMBASELINE:從上一個或選定標注的基線處創建線性、角度或坐標標注 DBA
DIMCENTER:創建圓和圓弧的圓心標記或中心線 DCE
DIMCONTINUE:從上一個或選定標注的第二尺寸界線處創建線性、角度或坐標標注 DCO
DIMDIAMETER:創建圓和圓弧的直徑標注 DDI
DIMEDIT:編輯標注 DED
DIMLINEAR:創建線性尺寸標注 DLI
DIMORDINATE:創建坐標點標注 DOR
DIMOVERRIDE:替代標注系統變量 DOV
DIMRADIUS:創建圓和圓弧的半徑標注 DRA
DIMSTYLE:創建或修改標注樣式 D
DIMTEDIT:移動和旋轉標注文字 DIMTED
DIST:測量兩點之間的距離和角度 DI
DONUT:繪制填充的圓和環 DO
ELLIPSE:創建橢圓或橢圓弧 EL
EXTEND:延伸對象到另一對象 EX
LAYER:管理圖層和圖層特性 LA
LAYOUT:創建新布局,重命名、復制、保存或刪除現有布局 LO
LEADER:創建一條引線將注釋與一個幾何特征相連 LEAD
LENGTHEN:拉長對象 LEN
LINE:創建直線段 L
LINETYPE:創建、加載和設置線型 LT
MEASURE:將點對象或塊按指定的間距放置 ME
MIRROR:創建對象的鏡像副本 MI
MLINE:創建多重平行線 ML
MOVE:在指定方向上按指定距離移動對象 M
MTEXT:創建多行文字 T、MT
OFFSET:創建同心圓、平行線和平行曲線 O
OSNAP:設置對象捕捉模式 OS
PEDIT:編輯多段線和三維多邊形網格 PE
PLINE:創建二維多段線 PL
POINT:創建點對象 PO
POLYGON:創建閉合的等邊多段線 POL
RECTANG:繪制矩形多段線 REC
SCALE:在 X、Y 和 Z 方向等比例放大或縮小對象 SC
SPLINEDIT:編輯樣條曲線對象 SPE
STRETCH:移動或拉伸對象 S
THICKNESS:設置當前三維實體的厚度 TH
TOLERANCE:創建形位公差標注 TOL
TORUS:創建圓環形實體 TOR
TRIM:用其他對象定義的剪切邊修剪對象 TR
WEDGE:創建三維實體使其傾斜面尖端沿 X 軸正向 WE
XLINE:創建無限長的直線(即參照線) XL
ZOOM:放大或縮小當前視口對象的外觀尺寸 Z
