Cad布局設置使用?

cad布局功能現在常常被設計師所使用，出圖的時候方便、快捷。除此之外，還可以對布局中圖層的顏色、線型、線寬、打印樣式等做出修改，而不影響模型空間中的圖層設置。接下來就為大家講解一下如何在布局空間中對圖層的相關選項進行設置。
以下圖為例，例如我們常用布局不同視口，顯示不同視圖。我們需要創建四個視口來表現圖形的不同視圖，并且在每個視口中都對圖層進行修改。



首先我們切換到布局空間，選中系統默認的視口，將它刪除。然后我們依次選擇“視圖”——“視口”——“四個視口”，此時系統會提示：指定第一個角點或 [布滿(F)] ，我們可以直接輸入“F”回車。布局空間如圖所示：



此時我們會看到，每個視圖內的圖形都是俯視圖，下面我們將對其進行修改：雙擊第一個視口，進入模型空間，依次選擇“視圖”——“三維視圖”——“前視”，從而將第一個視圖設置為主視圖，重復使用以上命令，分別將第2、3、4個視圖設置為左視圖、俯視圖、西南等軸測圖。如下圖所示：



? 視圖設置好之后，下面我們對每個視圖中的圖層進行設置。大家注意，這里的設置只是針對不同的視口內的對象，對模型空間的原圖并不會產生任何影響。
? ?對于布局空間內圖層的設置分兩種，我們將一一介紹：
布局空間內視口邊框的設置:

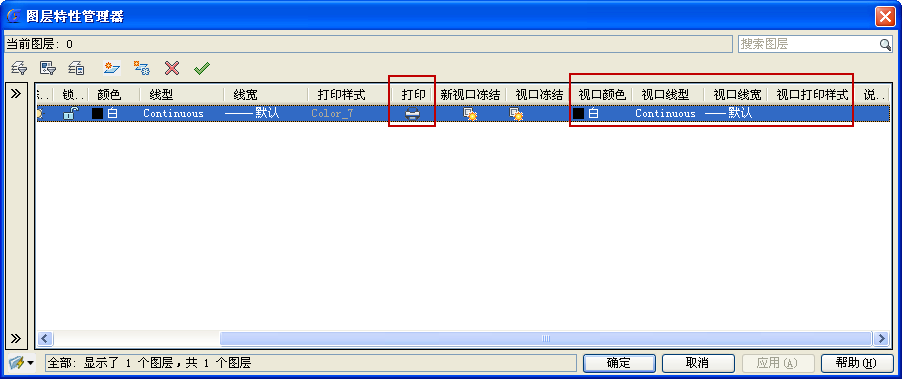

單擊選中需要修改的視口邊框，選擇“格式”——“圖層”，調出圖層特性管理器



? 在圖層特性管理器中我們可以對當前圖層是否打印、視口顏色、視口線性等進行設置，需要注意的是，我們修改的是視口顏色、視口線型等。（大家不要修改錯了！）為了顯示效果，我將視口的邊框設置為紅色，也可以對不同的視口邊框設置為不同顏色。當然在實際應用中，視口的邊框是不打印的。



視口內圖形對象的修改
在布局空間中，我們不僅可以對視口的邊框進行修改，還可以對視口內的對象進行修改。雙擊需要修改圖形所在的視口，進入模型空間，選擇“格式”——“圖層”，對視口顏色、視口線型、打印屬性等進行修改。此時應該注意的是，不要選中圖形對象，否則修改的就是原圖了。



大家可以根據自己的需要進行設置，當完成設置后，對圖紙進行保存。關于布局中對圖層顏色、視口線型、視口線寬的設置就先介紹到這里。文中所提到的布局視口的創建只是稍作介紹。由上面的例子中大家可以看出，布局中對圖層的修改，會使得圖形操作更加的簡單、快捷。
?
